RCYD永磁自卸除鐵器
RCYD（C）系列永磁自卸式除鐵器，采用高矯頑力的超強稀土永磁材料釹鐵硼與鐵氧體作為磁源，磁性能穩定，內部磁路采用計算機模擬設 計，除鐵器磁力強，磁場梯度高，吸力遠大于國標除鐵器。皮帶具有自動糾偏功能、低噪聲、運行可靠、維護簡單，全密封鑄鋼軸承座，保證除鐵器在各種惡劣環境下長期無故障工作。
其主要結構式由高性能永磁磁芯、棄鐵皮帶、減速電機、框架、滾筒等部分組成，與各種輸送機配套使用，適用于各行業輸料除鐵?？蓪?shí)現連續不斷的吸棄鐵。其廣泛應用于煤礦、碼頭、火力發電、水泥、建材等行業。
二、 主要特點：
1、 本機采用高矯頑力，高強度稀土釹鐵硼組成強力磁芯，具有高強磁場。
2、 結構簡單，方便維護，部件精簡，降低維護成本。
3、 自動卸鐵膠帶采用高強度環形一體橡膠帶，一體自帶的刮板輕松完成卸 鐵作業。
4、 可支撐安裝支架，既能滿足不同的安裝方式，又能保護皮帶不受外來破壞影響，延長皮帶壽命。
5、 可根據用戶現場空間和要求量身定做最合適的尺寸和性能。
三、自卸式除鐵器的工作原理：

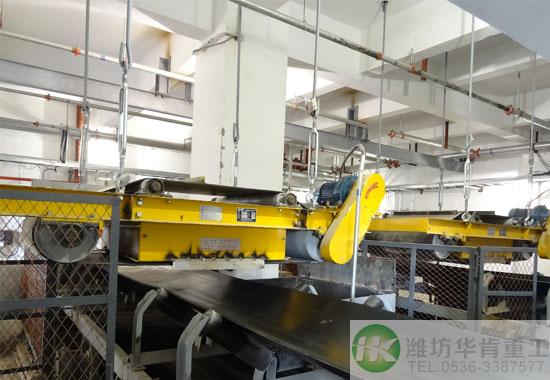

自卸式除鐵器包括永磁磁芯和本體、機架，機架上安裝有動力電機、 傳動滾筒、從動滾筒及托輥。
傳動滾筒、從動滾筒及托輥上裝有環繞自卸式除鐵器本體運行的卸鐵皮帶，物料中的磁性鐵質通過磁芯產生的磁場作用被吸附到卸鐵的皮帶表面，皮帶在做環形運動的時候將磁性鐵質帶離磁場，鐵質在脫離磁場作用后自然下落進入到集鐵箱內，從而實現自動卸鐵的工作原理。
四、主要技術參數：（按標準配置）|
型號
參數 項目
|
適應帶寬 |
額定吊高h mm |
磁場強度≥mT |
物料厚度≤mm |
驅動功率≤KW |
適應帶速≤m/s |
工作制 |
重量Kg |
外型尺寸mm |
||||
|
A |
B |
C |
D |
E |
|||||||||
|
RCYD(C)-5 |
500 |
150 |
60 |
80 |
1.5 |
2.5 |
連
續
|
750 |
1900 |
735 |
935 |
950 |
753 |
|
RCYD(C)-6 |
600 |
175 |
60 |
120 |
1.5 |
920 |
2050 |
780 |
1030 |
1100 |
753 |
||
|
RCYD(C)-6.5 |
650 |
200 |
70 |
150 |
1.5 |
1200 |
2165 |
780 |
1080 |
1200 |
888 |
||
|
RCYD(C)-8 |
800 |
250 |
70 |
200 |
2.2 |
1400 |
2350 |
796 |
1280 |
1300 |
1088 |
||
|
RCYD(C)-10 |
1000 |
300 |
70 |
250 |
3.0 |
2120 |
2660 |
920 |
1550 |
1400 |
1335 |
||
|
RCYD(C)-12 |
1200 |
350 |
70 |
300 |
4.0 |
3350 |
2860 |
1010 |
1720 |
1550 |
1515 |
||
|
RCYD(C)-14 |
1400 |
400 |
70 |
350 |
4.0 |
4450 |
3225 |
1050 |
1980 |
1800 |
1755 |
||
|
RCYD(C)-16 |
1600 |
450 |
70 |
400 |
5.5 |
6200 |
3350 |
1180 |
2160 |
1950 |
1850 |
||
|
RCYD(C)-18 |
1800 |
500 |
72 |
450 |
5.5 |
8100 |
3580 |
1210 |
2450 |
2200 |
2130 |
||
|
RCYD(C)-20 |
2000 |
550 |
72 |
500 |
7.5 |
9700 |
3800 |
1300 |
2700 |
2400 |
1410 |
||
說明：
1、本設備磁場強度可根據物料的含鐵情況和不同的選別要求確定的。
2、磁場強度范圍從700Gs至1500Gs均可制作。
